Coletor de pó

A indústria gráfica moderna combina alta produtividade com processos que geram uma quantidade expressiva de particulado em suspensão. Desde a chegada da matéria-prima até a expedição do produto acabado, cada etapa produz resíduos que precisam ser controlados: pó de papel proveniente de guilhotinas e refiladoras, aparas finas geradas em corte-vinco e refile, névoas de tinta em impressão UV, aerossóis de solvente em flexografia e rotogravura, poeira de talco e amido na saída de máquinas offset, e fragmentos de filmes em conversão de embalagens. Sem um sistema estruturado de captação, esse particulado se dispersa pelo ambiente fabril, compromete a qualidade da impressão, gera insalubridade e coloca a operação em risco de não conformidade ambiental e trabalhista. Complementando a atuação dos aspiradores industriais da Novo Japão, os coletores de pó fixos são o coração de qualquer projeto sério de despoeiramento gráfico.

Neste artigo, você entenderá como os coletores de pó operam dentro de uma gráfica, quais são os desafios específicos do setor, como escolher o modelo correto entre as linhas SKT e ST, e quais normas nacionais e internacionais precisam ser observadas para garantir uma operação segura e em conformidade.

Desafios de limpeza e controle de resíduos na indústria gráfica

Diferentes tecnologias de impressão introduzem diferentes tipos de resíduo, e um projeto de coleta de pó eficiente precisa considerar todas elas. Em gráficas offset, o principal desafio é a poeira de talco ou amido utilizada para evitar o decalque entre folhas empilhadas, somada ao pó de papel gerado no refile e nas guilhotinas de acabamento. Esse particulado, extremamente fino, permanece em suspensão por longos períodos e se deposita em superfícies delicadas, painéis eletrônicos, mantas e blanquetas.

Em unidades digitais de alta produção, a preocupação envolve o toner residual e, eventualmente, névoas de fusão. Em flexografia e rotogravura, entram em cena as névoas de solvente e de tinta pastosa, além dos vapores gerados durante a secagem. Já nas linhas de acabamento, o corte-vinco automático, as laminadoras, plastificadoras, colagens de canoa, wire-o e espirais, além das guilhotinas trilaterais, geram enormes volumes de aparas e pó de papel.

Merecem atenção especial as impressoras UV, cada vez mais presentes no parque gráfico brasileiro. Elas produzem aerossóis a partir da cura por radiação ultravioleta, que precisam ser removidos do ambiente para preservar a qualidade do ar e evitar deposição em componentes ópticos e eletrônicos das máquinas.

Outro ponto crítico é a natureza combustível de vários desses resíduos. Pó de papel finamente dividido, talco, amido e até fragmentos de filmes plásticos podem, sob concentração suficiente e na presença de fonte de ignição, formar atmosfera potencialmente explosiva. Isso é especialmente relevante em setores como refile de bobinas, silos de acúmulo de aparas, tremonhas de descarga e sistemas de transporte pneumático interno.

Diante desse cenário, a limpeza pontual com equipamentos móveis não é suficiente. É indispensável um sistema fixo, capaz de captar o particulado diretamente na fonte geradora, com filtragem eficiente, descarga controlada e conformidade com normas de segurança.

Como os coletores de pó atuam na indústria gráfica

Um coletor de pó é um equipamento fixo, instalado em pontos estratégicos da gráfica, que suga o ar contaminado da fonte geradora por meio de dutos, faz esse ar passar por um sistema de filtragem de alta eficiência (cartuchos ou mangas filtrantes) e devolve o ar limpo ao ambiente ou o descarta para o exterior. O resíduo sólido separado no processo é depositado em uma tremonha ou reservatório inferior, de onde é descarregado periodicamente por gaveta, big bag, válvula rotativa ou rosca transportadora.

Os coletores modernos incorporam sistema de limpeza automática dos filtros, geralmente por jato pulsante de ar comprimido (jet pulse). Esse mecanismo dispara jatos curtos de ar reverso em intervalos regulares, provocando o desprendimento da torta de pó acumulada na superfície dos filtros. Assim, o coletor mantém sua eficiência ao longo do tempo, sem necessidade de paradas frequentes para limpeza manual.

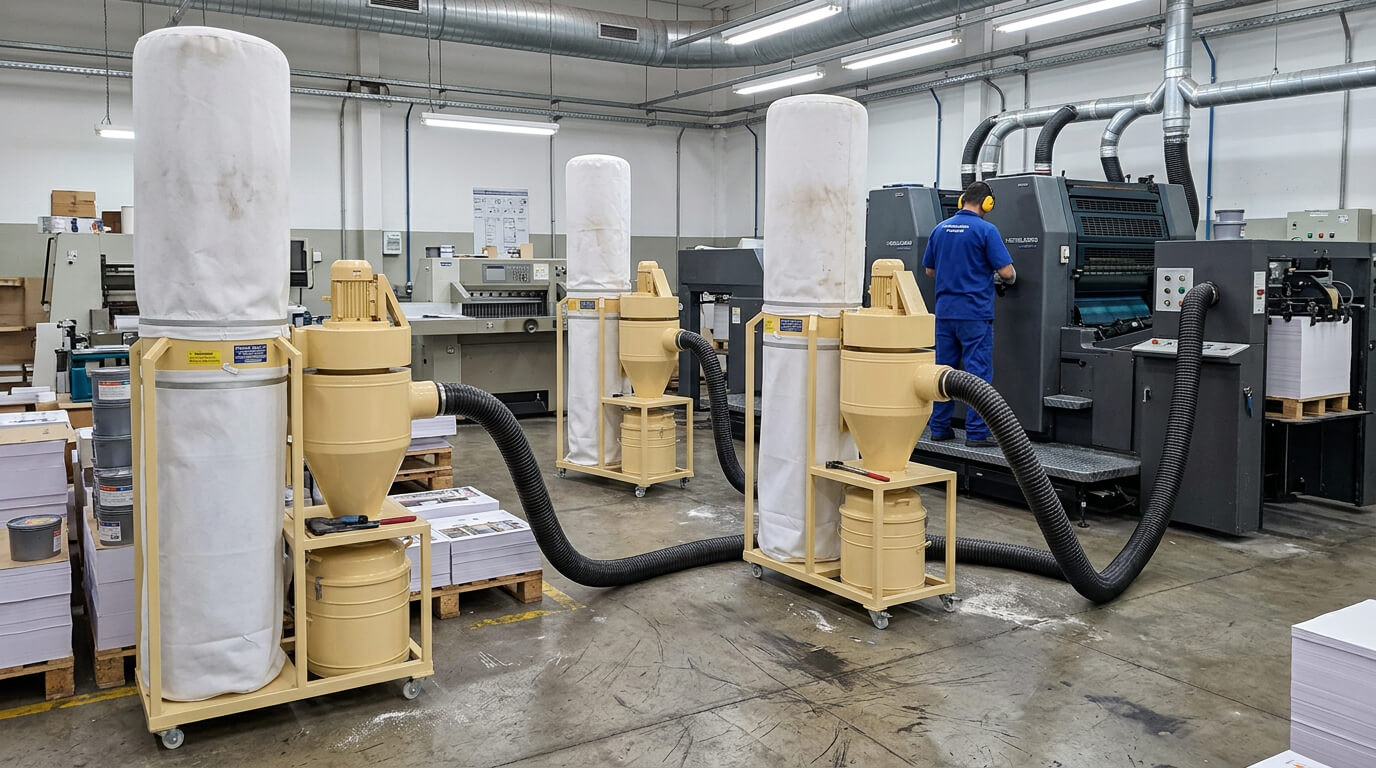

Na prática gráfica, o coletor de pó atua diretamente conectado às fontes geradoras: bocas de captação sobre guilhotinas trilaterais, coifas sobre corte-vinco automático, dutos ligados a laminadoras e refiladoras, sistemas exaustores em cima de silos de aparas e captação sobre impressoras UV para retirada de aerossóis. Em muitas gráficas, um único coletor centralizado atende múltiplos pontos de aspiração, otimizando espaço e energia.

A Novo Japão dispõe de duas linhas principais de coletores de pó desenvolvidos especificamente para atender diferentes escalas e demandas industriais. A linha SKT (SKT 15, SKT 30, SKT 50, SKT 55, SKT 75, SKT 100 e SKT 150) utiliza cartuchos filtrantes plissados de alta eficiência e é indicada para captação de particulado fino, como aquele encontrado em gráficas de médio e grande porte. Já a linha ST (ST 50, ST 75, ST 100 e ST 150) utiliza mangas filtrantes tradicionais e é indicada para vazões maiores, resíduos de granulometria mista e processos com maior carga de particulado.

Principais aplicações no setor gráfico

Um coletor de pó bem dimensionado pode atender simultaneamente diversas etapas do processo gráfico. Entre as aplicações mais comuns, destacam-se:

• Captação de aparas e pó em guilhotinas trilaterais em linhas de encadernação.
• Aspiração contínua em máquinas de corte-vinco automático, com foco na remoção de fibras de papelão desprendidas durante o corte e o vinco.
• Captação em laminadoras, plastificadoras e envernizadoras, para retirada de fragmentos de filme e vapores leves.
• Coleta em refiladeiras de bobinas em flexografia e rotogravura, com dutos conectados diretamente às áreas de refile.
• Captação em silos de acúmulo de aparas, com tremonhas e sistemas de descarga automatizados.
• Aspiração em áreas de expedição e embalagem, para controle de fragmentos gerados no manuseio final.
• Captação de aerossóis em impressoras UV, associada a sistemas complementares de tratamento de ar.
• Controle de emissão em chaminés e dutos ligados a estufas de secagem, quando aplicável.

Cada uma dessas aplicações demanda um dimensionamento específico de vazão, velocidade de captura, área filtrante e potência de exaustão. Um projeto bem feito considera todos esses fatores em conjunto, de modo a garantir eficiência de captação sem consumo excessivo de energia.

Benefícios para a gráfica

A instalação de um sistema de coleta de pó fixo, dimensionado corretamente, traz benefícios concretos e mensuráveis para a gráfica. O primeiro é a melhoria significativa da qualidade do ar interno, com redução da concentração de particulado em suspensão. Esse ganho impacta diretamente a saúde ocupacional dos operadores, reduz a incidência de doenças respiratórias e diminui o absenteísmo.

O segundo benefício é a proteção dos equipamentos. Impressoras offset, digitais, flexográficas e todas as máquinas de acabamento operam com maior confiabilidade quando o ar ao redor está limpo. Painéis elétricos apresentam menos falhas, sistemas de refrigeração se mantêm eficientes, e componentes ópticos preservam a qualidade da leitura de registros.

O terceiro benefício é a padronização da qualidade da impressão. Ambientes com alta concentração de pó geram defeitos como manchas, marcas de sujidade, falhas de registro e problemas de secagem. Um sistema de coleta eficiente reduz significativamente essas ocorrências, com impacto direto sobre a taxa de refugo e sobre a satisfação dos clientes.

O quarto benefício é a conformidade normativa e ambiental. Um sistema estruturado facilita o cumprimento das exigências das normas regulamentadoras e das resoluções CONAMA sobre emissão de particulados, evitando autuações e passivos.

Finalmente, há o benefício da recuperação de resíduo. Em gráficas com grande volume de aparas, o material coletado pode ser encaminhado para reciclagem ou venda como resíduo de papel, gerando receita adicional. Sistemas com descarga em big bag ou em silos facilitam esse processo.

Como escolher e dimensionar o coletor de pó ideal para gráficas

O dimensionamento correto de um coletor de pó envolve vários parâmetros técnicos, e o erro em qualquer um deles pode comprometer todo o desempenho do sistema. Os principais critérios a considerar são a vazão de ar total do sistema (em metros cúbicos por hora ou pés cúbicos por minuto), a velocidade de captura em cada ponto de aspiração (que precisa ser suficiente para arrastar o resíduo até o duto), a velocidade de transporte no interior do duto (que evita a decantação do material), a área filtrante do coletor (que determina a relação ar/pano) e a perda de carga total do sistema (que define a potência do ventilador).

Para gráficas de pequeno e médio porte, com uma ou duas fontes geradoras, coletores da linha SKT em modelos menores (SKT 15, SKT 30, SKT 50) atendem à demanda com boa eficiência e ocupação de espaço reduzida. Para operações intermediárias, com múltiplos pontos de captação, os modelos SKT 55, SKT 75 e SKT 100 oferecem maior área filtrante e vazão. Já para grandes parques gráficos, com linhas de conversão de embalagens, refile de bobinas e múltiplas guilhotinas, os modelos SKT 150 e a linha ST completa (ST 50 a ST 150) são as escolhas mais adequadas, com capacidade para atender projetos centralizados de grande escala.

A escolha entre cartucho e manga depende do perfil do resíduo. Para pó fino e homogêneo, os cartuchos plissados oferecem excelente eficiência com menor ocupação de espaço. Para resíduos mistos, com maior granulometria, umidade ou fibras longas, as mangas filtrantes tendem a se comportar melhor, com menor risco de colmatação prematura.

Outro ponto importante é o material das mangas ou cartuchos. Em ambientes com temperaturas mais elevadas, com presença de solventes ou com risco de umidade, é preciso especificar meios filtrantes com tratamento adequado, como poliéster antiestático, PTFE laminado ou poliéster com tratamento hidrofóbico.

O tipo de descarga do resíduo também deve ser definido caso a caso. Coletores com descarga em gaveta simples são adequados para operações menores, com pequenos volumes. Já sistemas com big bag, válvula rotativa ou rosca transportadora se justificam em operações de maior escala, onde a descarga contínua evita interrupções e reduz a exposição do operador ao pó.

O ideal é sempre partir de um projeto elaborado por equipe técnica especializada, com base em visita ao local, medições de fonte geradora, mapeamento de dutos, cálculo de perda de carga e definição de pontos de manutenção. A Novo Japão oferece esse serviço de forma consultiva, com dimensionamento sob medida para cada gráfica.

Normas e segurança aplicáveis

O uso de coletores de pó em gráficas está diretamente relacionado ao cumprimento de várias normas brasileiras. A NR-15 estabelece limites de tolerância para aerodispersóides orgânicos e para névoas de solventes, comuns em processos gráficos. A ausência de sistemas eficientes de captação pode caracterizar insalubridade e obrigar o pagamento de adicional. Um sistema de coleta bem projetado é considerado medida de controle coletivo capaz de reduzir ou eliminar essa condição.

A NR-9, atualizada pelo PGR, exige a identificação, avaliação e controle dos riscos ambientais. Coletores de pó fixos, dimensionados corretamente, são medida técnica de controle prioritária para riscos químicos. Já a NR-12 impõe requisitos de segurança para os equipamentos e seus periféricos, incluindo coletores, dutos e sistemas de descarga.

As resoluções CONAMA e as normas ambientais estaduais estabelecem limites de emissão de particulado em chaminés industriais. Coletores de pó com eficiência adequada são fundamentais para que a gráfica atenda a esses limites.

A questão da atmosfera potencialmente explosiva merece atenção especial. Pó de papel finamente dividido, talco e amido podem formar atmosfera combustível em condições específicas. Nesses casos, o projeto do coletor deve prever medidas de prevenção e proteção, como aterramento adequado, mangas ou cartuchos antiestáticos, painéis de alívio de explosão, válvulas de bloqueio contra retorno de chama e, quando aplicável, supressão química. As diretrizes da NFPA 654 (prevenção de incêndios por pó combustível) e da NFPA 664 (prevenção de incêndio em pó de madeira, aplicável por analogia a alguns cenários gráficos) devem ser observadas em conjunto com as normas brasileiras.

Em ambientes classificados como zonas ATEX (Zona 20, 21 ou 22), o coletor deve ser especificado com componentes compatíveis com atmosferas explosivas, e o transporte pneumático deve considerar aterramento contínuo. O apoio de uma equipe técnica especializada é fundamental para essa análise.

Perguntas frequentes

Qual a diferença entre coletor de pó de cartucho e coletor de pó de manga?

Os coletores de cartucho utilizam elementos plissados que oferecem grande área filtrante em espaço reduzido, com excelente eficiência para pó fino. Os coletores de manga utilizam sacos filtrantes cilíndricos, mais adequados para grandes vazões e resíduos mistos. A escolha depende do tipo de particulado, da vazão necessária e das condições operacionais. A Novo Japão fornece as duas tecnologias, nas linhas SKT (cartucho) e ST (manga).

O coletor de pó substitui o aspirador industrial dentro da gráfica?

Não. Os equipamentos são complementares. O coletor de pó é fixo e atua na captação contínua diretamente na fonte geradora, enquanto o aspirador industrial é móvel e atua na limpeza pontual, na manutenção e em incidentes. Um projeto completo de despoeiramento gráfico geralmente combina os dois tipos de equipamento.

É possível instalar um coletor de pó em uma gráfica pequena?

Sim. Existem coletores compactos, como os modelos iniciais da linha SKT, que se adaptam a operações menores, com bom custo-benefício. O dimensionamento correto é o que garante que a solução seja viável, mesmo em espaços reduzidos.

Como saber se meu processo gera risco de explosão de pó?

Essa análise deve ser feita por equipe técnica com base em ensaios de combustibilidade, medição de concentração, mapeamento de fontes de ignição e classificação de áreas. Na dúvida, o mais seguro é tratar o pó como potencialmente combustível e adotar medidas preventivas no projeto do coletor. A Novo Japão pode orientar essa avaliação em visita técnica.

Conclusão

A indústria gráfica exige soluções de despoeiramento capazes de acompanhar a velocidade da produção, a diversidade dos resíduos e as exigências normativas cada vez mais rigorosas. Coletores de pó bem dimensionados são o alicerce técnico para um ambiente fabril limpo, seguro e em conformidade, e representam um investimento com retorno rápido em produtividade, saúde ocupacional e qualidade de impressão.

A Novo Japão desenvolve há mais de 20 anos aspiradores industriais e coletores de pó sob medida para os mais variados setores, incluindo o gráfico. Nossas linhas SKT e ST cobrem desde pequenas operações até grandes projetos centralizados, com foco em eficiência, robustez e conformidade. Solicite uma visita técnica gratuita e permita que nossa equipe avalie o seu parque gráfico para propor um projeto completo de despoeiramento, com dimensionamento correto, previsão de manutenção e a melhor relação custo-benefício do mercado.
